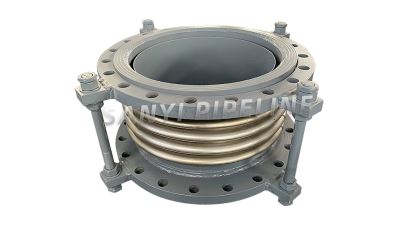

单式拉杆型波纹膨胀节由一个波纹管和焊接端或固定法兰的端部连接组成,与单式自由型波纹膨胀节类似,不同的是配备了耐压力推力的拉杆系统。主要用于吸收轴向位移和少量横向位移。拉杆用作限位杆,并设有止动装置,允许轴向位移到设定位置。配备2个拉杆时,还可吸收单平面内的角运动。
这种膨胀节适合用于没有主锚的管道系统。结构简单,造价低,因而凡是在管线可用的地方应先予以考虑。
设计压力:0.1~0.25MPa
设计温度:-25~800°C
连接方式:法兰/焊接
公称通径:DN100~DN3000mm【可定制任意尺寸】
执行标准:EJMA、ASME、GB/T 12777-2019标准
定制材料:300系列不锈钢、Inconel600、Inconel625、 Incoioy800、Incoioy825、FN-2、B315
