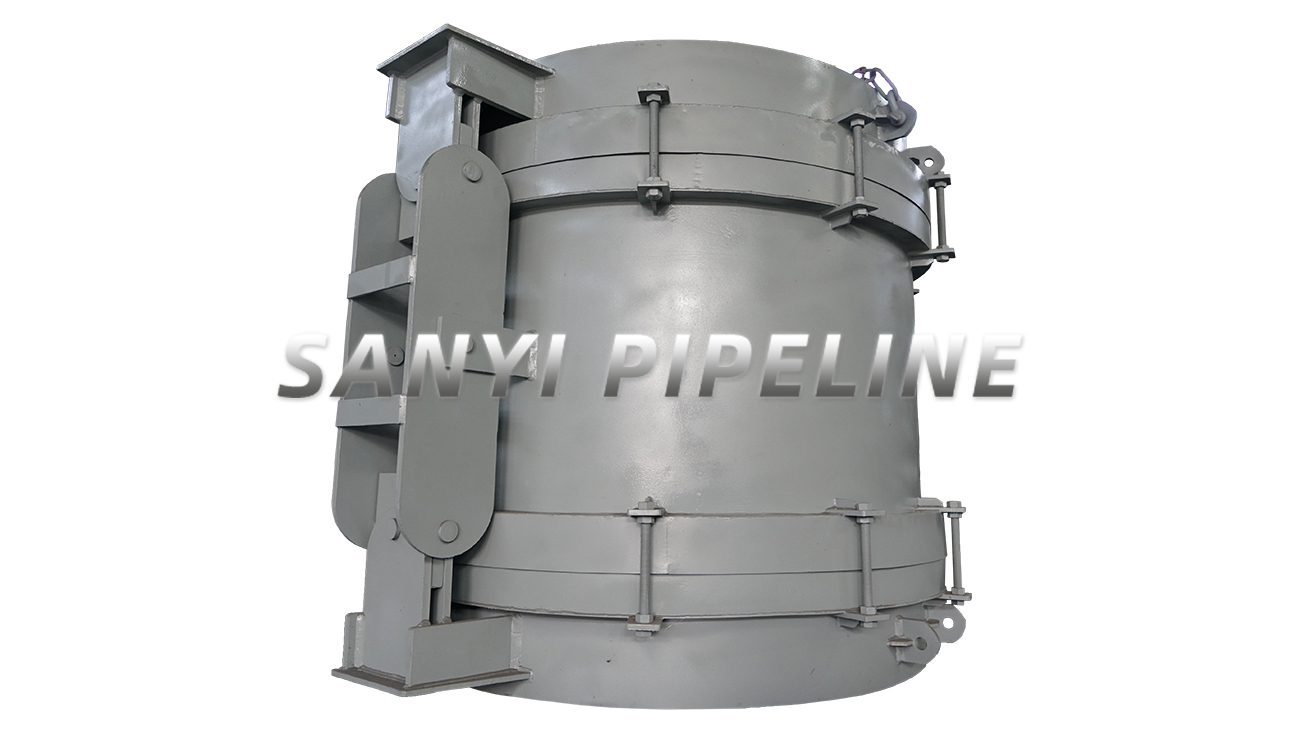

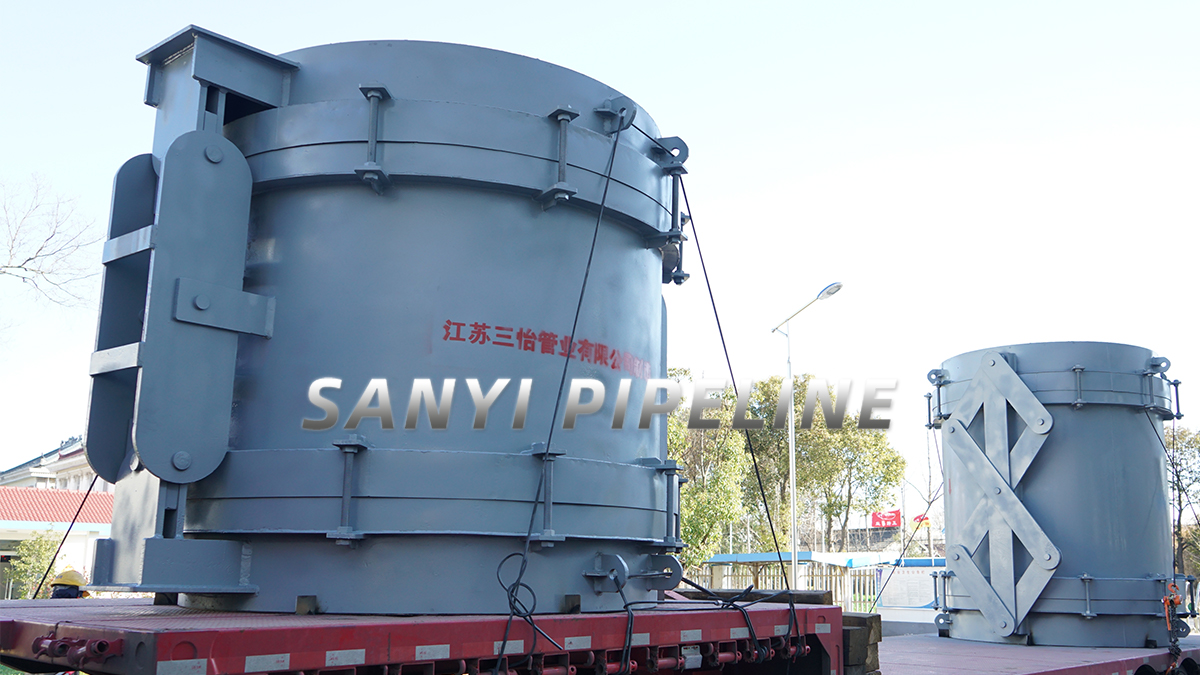

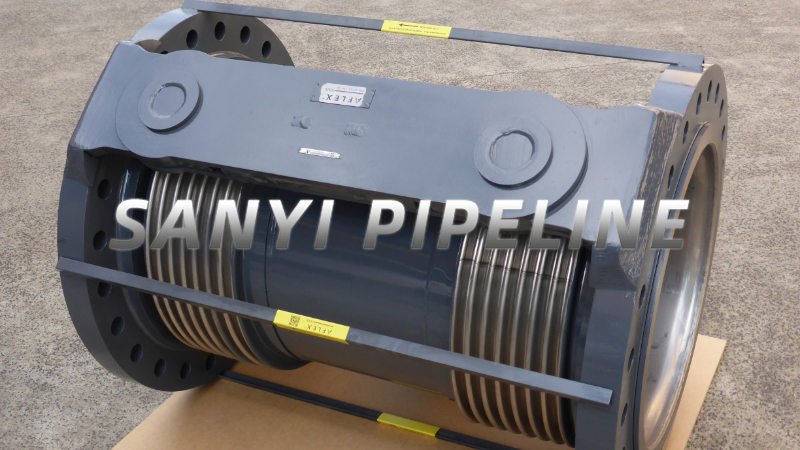

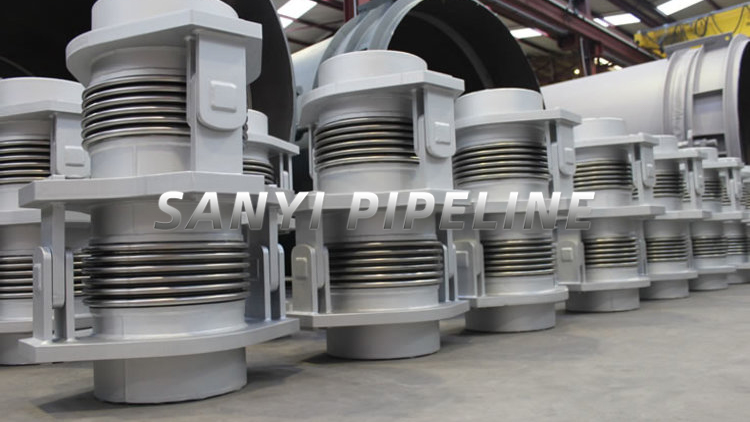

复式铰链型膨胀节由中间管所连接的两个波纹管及销轴、铰链板、和立板等结构件组成，吸收一个平面内的横向、角向位移并能承受波纹管压力推力的膨胀节，不会将压力传递到管道系统的固定点和导轨上。

铰链保证膨胀节不能吸收轴向运动并用来保护金属波纹管免受扭转。在设计时，铰链所吸收的压力要大于膨胀节能够吸收的压力。一般都是由两件以上组合使用，它的补偿量和距离成正比。

设计压力：0.1~2.5MPa

设计温度：－25~800°C

连接方式：法兰/焊接

公称通径：DN100~DN3000mm【可定制任意尺寸】

执行标准：EJMA、ASME、GB／T 12777-2019标准

定制材料：300系列不锈钢、Inconel600、Inconel625、 Incoioy800、Incoioy825、FN-2、B315

制造工艺简介

质量检验简介

关于我们

 江苏三怡管业有限公司致力于膨胀节/补偿器的设计和制造。16年以来我们在各种工业管道、钢铁、炼油、化工、电力、水泥和城市公用工程（煤气、天然气和城市集中供热管道）的具体应用上积累了丰富的经验，服务国内外客户超过1000家。

制造范围：圆形波纹管膨胀节/补偿器DN40~DN7000，矩形波纹膨胀节、轴向、横向、角向、万向、压力平衡型、直埋及无推力膨胀节、织物膨胀节、旋转补偿器、套筒补偿器。

资质证明：IOS9001:2015认证，19项专利，特种设备压力管道元件制造许可证，国家高新技术企业。

设计能力：管道补偿量计算及各种管系膨胀节选型、管线应力计算及有限元分析。

 三怡管业尽最大努力满足客户的具体定制需求，及时为客户提供高品质的产品和现场服务是我们的宗旨，赢得您最好的信任是我们的目标！
