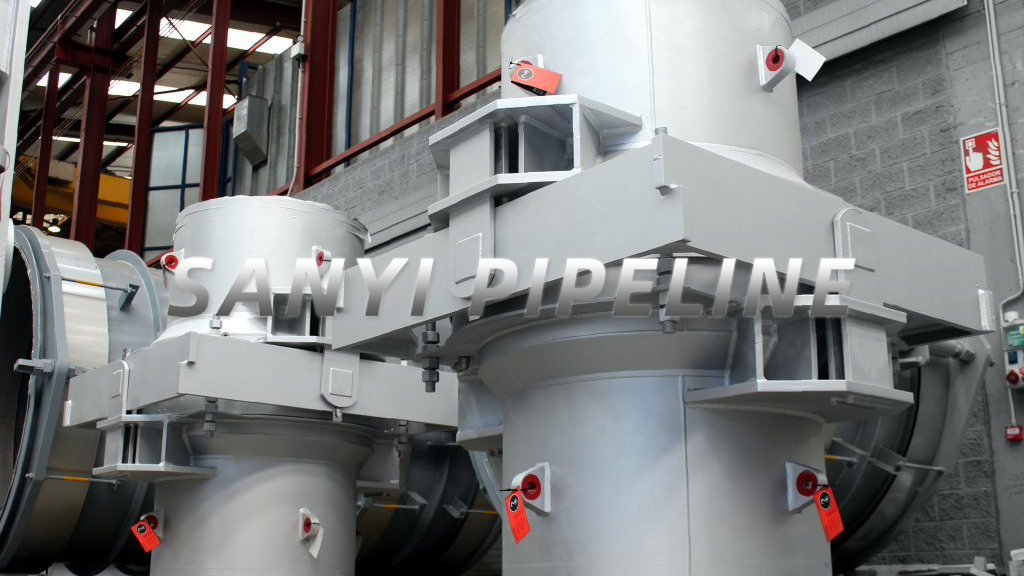

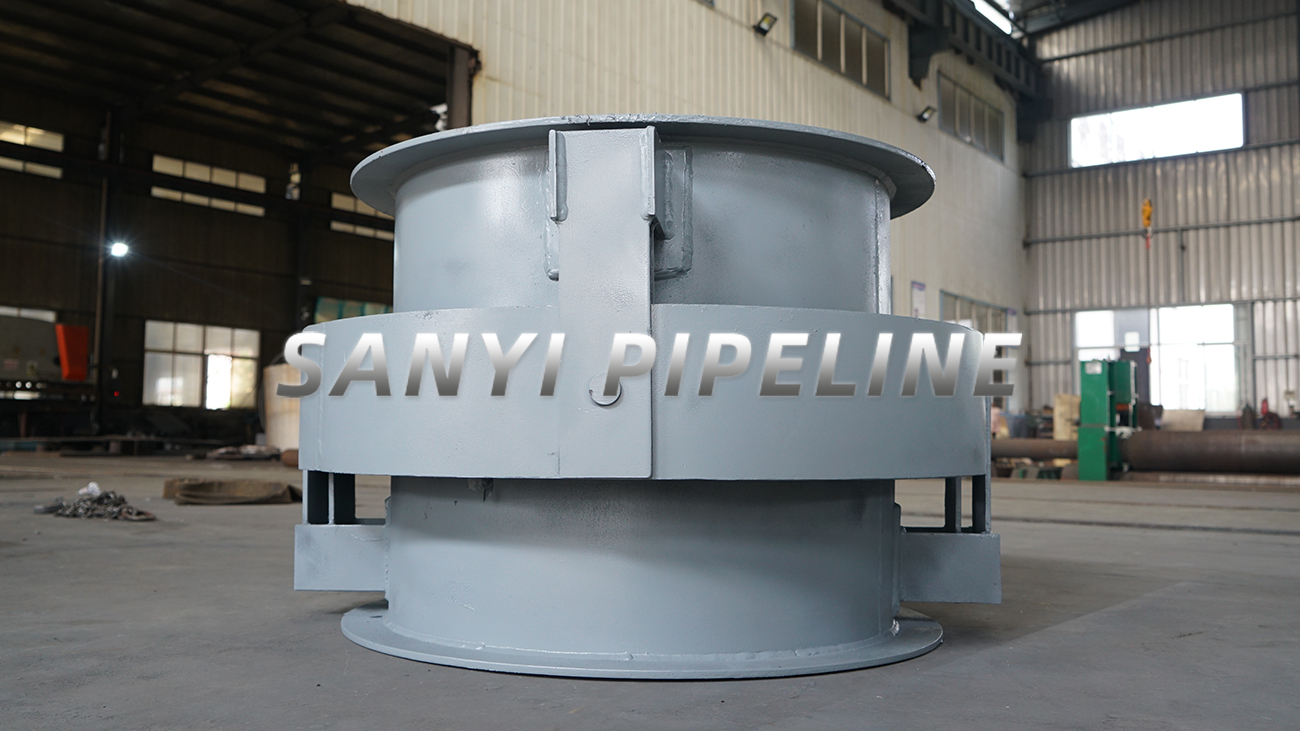

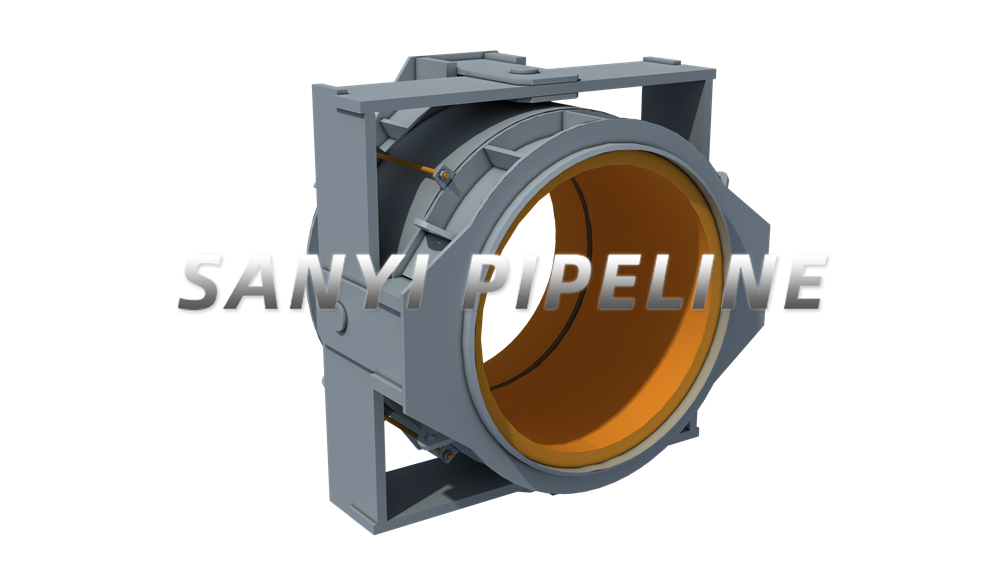

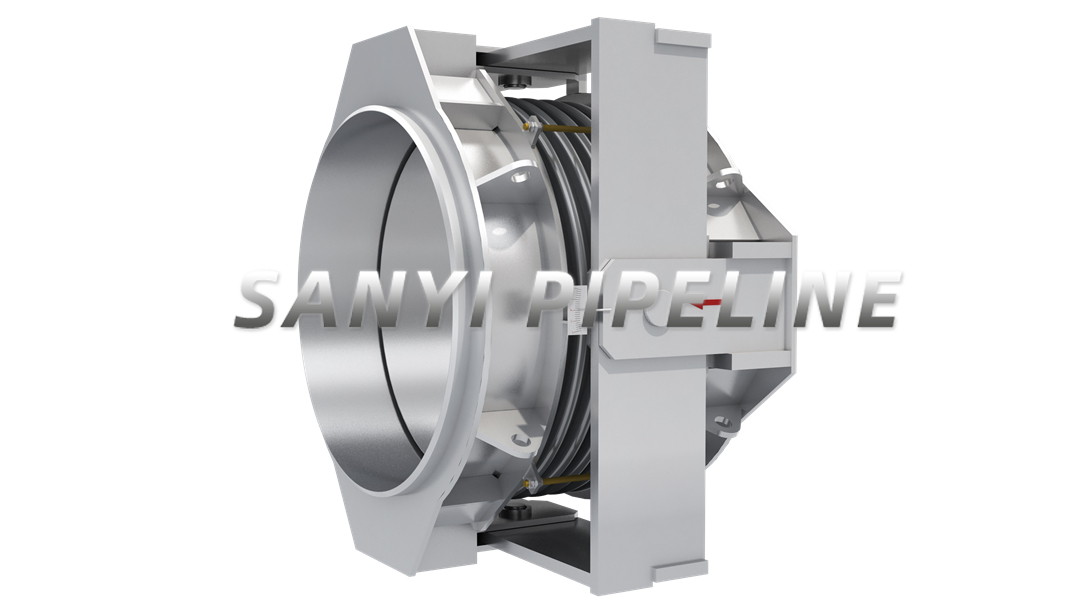

单式万向铰链波纹膨胀节可以吸收管道在任何一平面的产生的角向位移。销轴、万向环、铰链板以及立板组成的万向铰链结构,不仅可以约束管道的压力推力,还可以吸收管道在任意一个平面产生的角位移。膨胀节自身吸收内压推力,不会对管道产生外力,因此管道支撑的设置可以简化。
万向环是圆形或方形的。 对于圆形万向环,应考虑扭转力矩,对于方形万向环,应考虑由于弯曲引起的不稳定性。

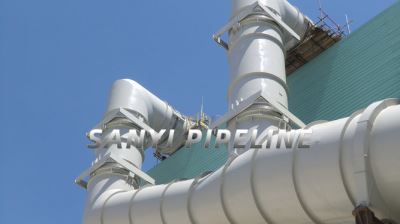

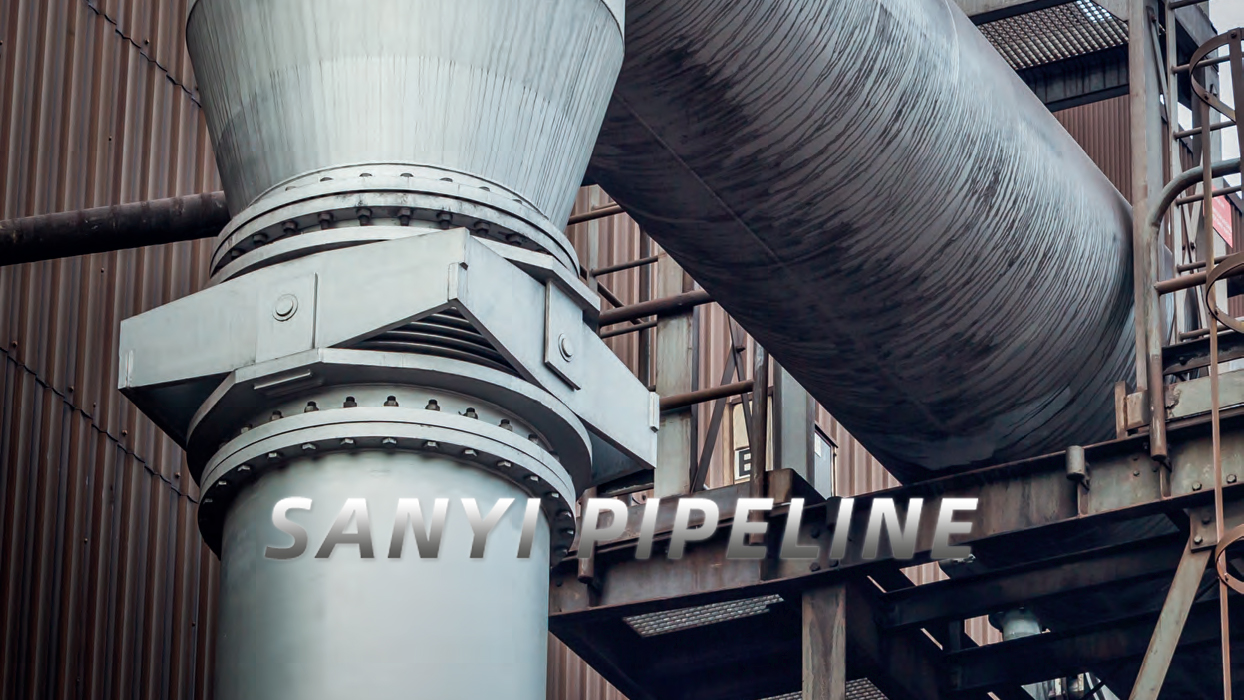

应用范围:各种复杂管系,补偿各种空间管系的角向位移,如L型、Z型、U型管道等。
设计压力:0.1~4.0MPa
设计温度:-25~800°C
公称通径:DN100~DN3000mm【可定制任意尺寸】
执行标准:EJMA、ASME、GB/T 12777-2019标准
定制材料:300系列不锈钢、Inconel600、Inconel625、 Incoioy800、Incoioy825、FN-2、B315
制造工艺简介
质量检验简介
关于我们
江苏三怡管业有限公司致力于膨胀节/补偿器的设计和制造。16年以来我们在各种工业管道、钢铁、炼油、化工、电力、水泥和城市公用工程(煤气、天然气和城市集中供热管道)的具体应用上积累了丰富的经验,服务国内外客户超过1000家。
制造范围:圆形波纹管膨胀节/补偿器DN40~DN7000,矩形波纹膨胀节、轴向、横向、角向、万向、压力平衡型、直埋及无推力膨胀节、织物膨胀节、旋转补偿器、套筒补偿器。
资质证明:IOS9001:2015认证,19项专利,特种设备压力管道元件制造许可证,国家高新技术企业。
设计能力:管道补偿量计算及各种管系膨胀节选型、管线应力计算及有限元分析。
三怡管业尽最大努力满足客户的具体定制需求,及时为客户提供高品质的产品和现场服务是我们的宗旨,赢得您最好的信任是我们的目标!
